Conexiones para Hidrotoma

INFORMACIÓN GENERAL

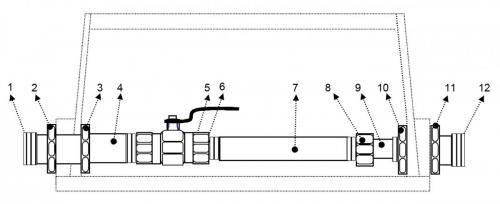

1 y 12.- Conectores de insersción en 3/4″ con astriado NPT en acero N° 12 L14 galvanizado de 43 micrones según NMX-H-004.
2, 3, 10 y 11.- Contratuerca de sujeción 3/4″ NPT fabricado en exagonal de acero N° 12 ,L14 galvanizado de 43 micrones según NMX-H-004.
4 y 9.- Tubo de conducción de 3/4″ NPT fabricado en exagonal de acero N° 12 L14 galvanizado de 43 micrones según NMX-H-004.
5.- Válvula de paso tipo esfera de 3/4″ NPT para controlar el flujo de agua, contempaque de teflón de 150 Lbs. de presión.
7.- Niple de polipropileno roscado de 3/4″ x 6″ para paso del agua, sustituible por el medidor de agua.
6 y 8.- Tuerca fija de 3/4″ NPT para sujeción de niple de acero N° 12 L14 galvanizado de 43 micrones según NMX-H-004.
